Szczegóły Produktu:
|
| kolor: | biały | Dostosowywanie: | OEM, ODM |
|---|---|---|---|
| Uszczelka: | 1 szt./karton | Gwarancja: | 1 rok |
| Tuleja pociągowa: | trójokularowy | Teoria: | Mikroskop Metalurgiczny |
| System optyczny: | System optyczny korygujący aberrację chromatyczną Infinity | Okular: | Dostosowane |
| Głowa: | Głowica trójokularowa na zawiasach | Cel: | Półapochromatyczny obiektyw metalograficzny |
| Mikrometr: | Precyzyjny mikrometr, podziałka 0,01 mm | Etap: | Dostępne dwa rozmiary |
| Podkreślić: | Zawiasowy optyczny mikroskop metalurgiczny 400X,optyczny mikroskop metalurgiczny ODM Phidix,obiektyw mikroskopu 0.01mm 400x |
||

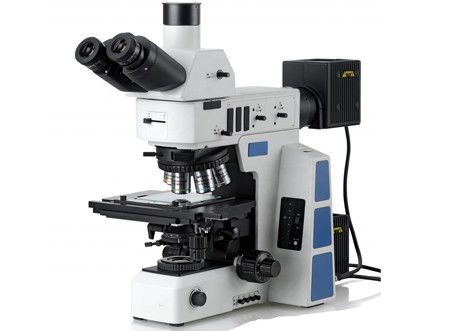

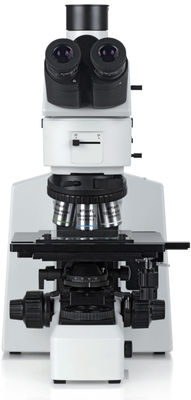

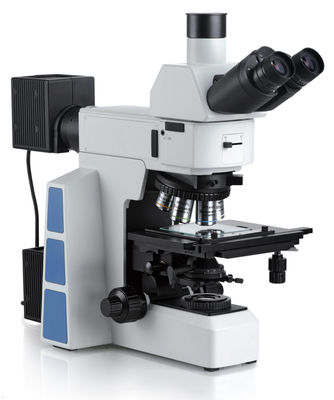

400X Polaryzacyjny trinokularowy przenośny mikroskop metalurgiczny do analizy pierwiastków
M10103 400X Polaryzacyjny trójokularowy przenośny mikroskop metalurgiczny do analizy pierwiastkówMetalografia odnosi się głównie do gałęzi materiałoznawstwa, która wykorzystuje mikroskopy optyczne (metalograficzne) i mikroskopy stereoskopowe do analizy, badania i charakteryzowania mikrostruktury, struktury o małej mocy i struktury pęknięć materiałów.Obejmuje zarówno obrazowanie, jak i analizę jakościową mikrostruktury materiałów.Charakterystyka ilościowa obejmuje również niezbędne przygotowanie próbki i metody pobierania próbek.Odzwierciedla i charakteryzuje głównie fazę i strukturę materiału, ziarna krystaliczne (w tym możliwe podkryształy), liczbę, morfologię, rozmiar, rozmieszczenie, orientację i przestrzenne rozmieszczenie wtrąceń niemetalicznych, a nawet niektóre defekty krystaliczne (takie jak dyslokacje).
Cechy:
- Zastosuj najlepszy na świecie system optyczny podwójnej korekcji kolorów i wzmocnienia kontrastu (ICCS), aby zapewnić użytkownikom najostrzejsze obrazy.
- Wykorzystując 5 rodzajów górnych części, 3 rodzaje dolnych części i dwie kombinacje kolumn, można je łączyć dowolnie i elastycznie zgodnie z wymaganiami dotyczącymi wykrywania materiałów i kosztami ekonomicznymi, które mogą realizować analizę materiałów przezroczystych, materiałów nieprzezroczystych i materiałów fluorescencyjnych.Jednocześnie ma dużą przestrzeń do aktualizacji, aby zapewnić przyszłe wymagania testowe.
- Największa w branży wysokość modelu może sięgać 380 mm, zapewniając niezwykłą przestrzeń roboczą.
- Elastyczność blisko użytkownika, nie jest wymagany żaden profesjonalny personel do aktualizacji części sprzętu, a użytkownik może samodzielnie wykonać operację.
| Rzeczy | Specyfikacja | M10103A | M10103B |
| System optyczny | System optyczny z korekcją kolorów w nieskończoności | ● | ● |
| Obserwacja | Jasne pole / Ciemne pole / Polaryzacja / DIC | ● | ● |
| Okular | Okular szerokokątny z wysokim punktem ocznym PL10X25mm, regulacja dioptrii | ● | ● |
| Okular szerokokątny z wysokim punktem ocznym PL10X25mm, z siatką celowniczą, regulacja dioptrii | ○ | ○ | |
| Oglądanie głowy | Nachylony pod kątem 30°, wyprostowany obraz, trójokularowa głowica infinity gemel z rozstawem źrenic 50-76 mm, współczynnik podziału 100:0 lub 0:100 | ● | ● |
| Nachylony pod kątem 30°, odwrócony obraz, trójokularowa głowica infinity gemel, odległość między źrenicami: 50mm ~ 76mm;współczynnik podziału R:T=100:0 lub 20:80 lub 0:100 | ○ | ○ | |
| Regulowany w zakresie 5-35 °, wyprostowany obraz, trójokularowa głowica infinity gemel, odległość między źrenicami: 50mm ~ 76mm;współczynnik podziału R:T=100:0 lub 0:100 | ○ | ○ | |
| Cel | BD semiapochromatyczny obiektyw metalurgiczny 5X/0,15, WD=13,5mm | ● | ● |
| BD semi-apochromatyczny obiektyw metalurgiczny 10X/0.30, WD=9mm | ● | ● | |
| BD semiapochromatyczny obiektyw metalurgiczny 20X/0,50, WD=2,5mm | ● | ● | |
| BD semiapochromatyczny obiektyw metalurgiczny 50X/0,80, WD=1,0mm | ● | ● | |
| BD semiapochromatyczny obiektyw metalurgiczny 100X/0.90, WD=1.0mm | ● | ● | |
| BD semiapochromatyczny obiektyw metalurgiczny 20X/0,40, LWD=8,5mm | ○ | ○ | |
| Metalurgiczny obiektyw semiapochromatyczny jasnego pola 5X/0,15, WD=19,5mm | ○ | ○ | |
| Metalurgiczny obiektyw semiapochromatyczny jasnego pola 10X/0,30, WD=10,9mm | ○ | ○ | |
| Metalurgiczny obiektyw semiapochromatyczny jasnego pola 20X/0,50, WD=3,20mm | ○ | ○ | |
| Metalurgiczny obiektyw semiapochromatyczny jasnego pola 50X/0,80, WD=1,20mm | ○ | ○ | |
| Metalurgiczny obiektyw semiapochromatyczny jasnego pola 100X/0,90, WD=1,0mm | ○ | ○ | |
| obiektyw semiapochromatyczny z pierścieniem korekcyjnym 50X/0,70, WD=2,3~2,9mm | ○ | ○ | |
| Załącznik DIC | ubiegać się o cel BD | ○ | ○ |
| nos | Sześcioczęściowy nosek BD (z gniazdem DIC) | ● | ● |
| Pięciokrotny nosek BD (z gniazdem DIC) | ○ | ○ | |
| Sześciokątny nosek o jasnym polu (z gniazdem DIC) | ○ | ○ | |
| Siedmiokątny nosek jasnego pola (z gniazdem DIC) | ○ | ○ | |
| Rama | Korpus odbity/przesyłany, koncentryczna regulacja zgrubna i dokładna w niskiej pozycji, odległość regulacji zgrubnej: 25mm;Dokładna precyzja: 0,001 mm.Z ogranicznikiem regulacji zgrubnej i regulacją szczelności.Wbudowany szeroki transformator napięciowy 100-240 V, dwukierunkowa moc wyjściowa.intensywność regulowana przez cyfrowe ustawienie i reset;przełącznik odbicia i transmisji, wbudowane filtry przepuszczające LBD/ND6/ND25) | ● | |
| Odbity korpus, współosiowa regulacja zgrubna i dokładna w niskiej pozycji, odległość regulacji zgrubnej: 25mm;Dokładna precyzja: 0,001 mm.Z ogranicznikiem regulacji zgrubnej i regulacją szczelności.Wbudowany szeroki transformator napięciowy 100-240V.Intensywność regulowana przez cyfrowy zestaw i reset. | ● | ||
| Odblaskowy rozświetlacz | Oświetlacz odbity BD z przysłoną polową irysową i przysłoną aperturową, centralnie regulowany.Z otworem na filtr i otworem polaryzacyjnym.Z przełącznikiem dla jasnego i ciemnego pola | ● | ● |
| Filtr | Filtr interferencyjny, naturalny, do światła odbitego | ● | ● |
| Filtr interferencyjny, niebieski≤480nm, dla światła odbitego | ○ | ○ | |
| Filtr interferencyjny, zielony: 520nm-570nm, dla światła odbitego | ○ | ○ | |
| Filtr interferencyjny, czerwony: 630nm-750nm, dla światła odbitego | ○ | ○ | |
| Dom lampy | Wąż do lampy halogenowej 12V100W, ustawiony centralnie. | ● | ● |
| Żarówka halogenowa 12V/100W | ● | ● | |
| Scena | 4-calowy trójwarstwowy stolik mechaniczny ze szklaną płytą (dla modelu RT) / metalową płytą (dla modelu R), zakres ruchu: 102 mm (Y) * 105 mm (X) | ● | ● |
| Obrotowy stół roboczy | Zastosuj do płytki 2"/3"/4". | ● | ● |
| Skraplacz | Wychylny kondensator achromatyczny (NA0.9) | ● | |
| Polaryzator | Stały polaryzator | ● | ● |
| Analizator | Analizator z możliwością oceny 360° | ● | ● |
| Naprawiono analizator | ○ | ○ | |
| Ogniskowanie C-mount | Mocowanie typu C z ogniskowaniem 1X | ● | ● |
| Mocowanie typu C z ogniskowaniem 0,35X | ○ | ○ | |
| Mocowanie typu C z ogniskowaniem 0,5X | ○ | ○ | |
| Mocowanie typu C z ogniskowaniem 0,65X | ○ | ○ | |
| Mikrometr sceniczny | Mikrometr stolikowy o wysokiej precyzji (0,01 mm) | ○ | ○ |
| Klucz imbusowy | Typ4 | ● | ● |
| Typ5 | ● | ● | |
| Pakowanie | Gąbka + pudełko wewnętrzne + karton (do pojedynczego opakowania) | ● | ● |

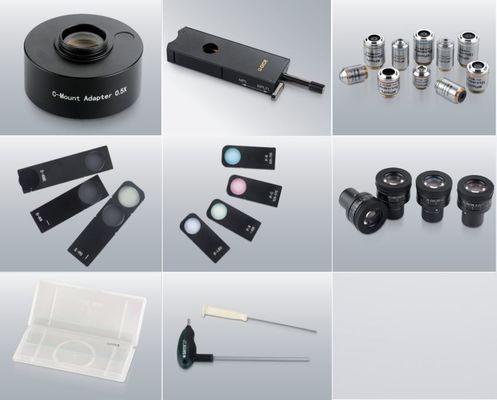

Uwaga: ● oznacza standardowe, ○ oznacza opcjonalne
Zgodnie z filozofią ciągłej eksploracji i samoprzekraczania, nowy mikroskop metalurgiczny M10103 do badań z wieloma pionierskimi projektami pod względem wyglądu i funkcji, narodził się, aby zapewnić doskonałe rozwiązanie do wykrywania i opracować nowy wzór dziedziny przemysłowej.
Głowica wizyjna ze współczynnikiem podziału
Głowica obserwacyjna M10103 została zaprojektowana z wieloma opcjami współczynnika podziału.Dzięki systemowi obrazowania z szeroką wiązką dostępne jest bardzo szerokie pole widzenia 26,5 mm.Głowica trójokularowa z wyprostowanym obrazem, stosunek podziału Lornetka:Trinokular = 100:0 lub 0:100.Kierunek poruszania się próbek jest taki sam jak obserwowany.Głowica trójokularowa z odwróconym obrazem, współczynnik podziału Binokular: Trójokular=100:0 lub 20:80 lub 0:100.Poza koncentracją 100% światła na tubusie okularu lub tubusie kamery, istnieje inna opcja z 20% na tubusie okularu i 80% na tubusie kamery, dzięki czemu obserwacja przez okular i wyjście obrazu mogą być dostępne w tym samym czasie.
Układ polaryzacyjny
Polaryzator i analizator w systemie polaryzacji przyczyniają się do wyeliminowania światła rozproszonego w wykrywaniu półprzewodników i PCB, można uzyskać obraz z wyraźnymi szczegółami.Istnieje stały analizator i obrotowy analizator dla opcji.Próbkę można obserwować pod różnymi kątami polaryzacji za pomocą 360.obrotowy analizator.Poza tym ten system polaryzacji można uaktualnić do różnicowego systemu kontrastu interferencyjnego Nomarskiego po zainstalowaniu nowo opracowanej przystawki DIC.
Różnicowy system kontrastu interferencyjnego Nomarskiego
Drobne nierówności na powierzchni, których nie można znaleźć w jasnym polu, można wykryć za pomocą przystawki U-DICR w celu stworzenia tła o wysokim kontraście.Jest szeroko stosowany do testowania przewodzącej cząstki LCD, zarysowania powierzchni precyzyjnego dysku.

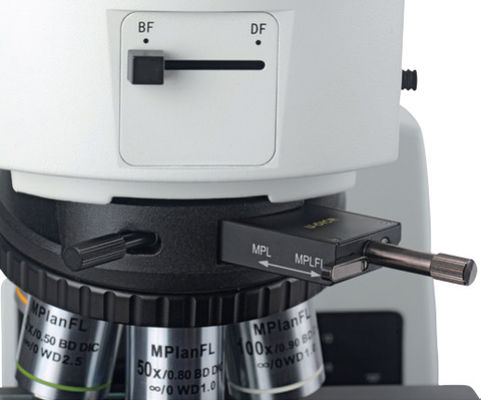

Połączenie między filtrem o neutralnej gęstości a przełącznikiem BF i DF
Dźwignia przed oświetlaczem służy do przełączania między jasnym a ciemnym polem i współpracuje z filtrem o neutralnej gęstości (ND50).Kiedy przełączasz się z DF na BF, wbudowany filtr ND50 przejmuje rolę zmniejszania intensywności światła, bardziej naukowo i wygodniej.

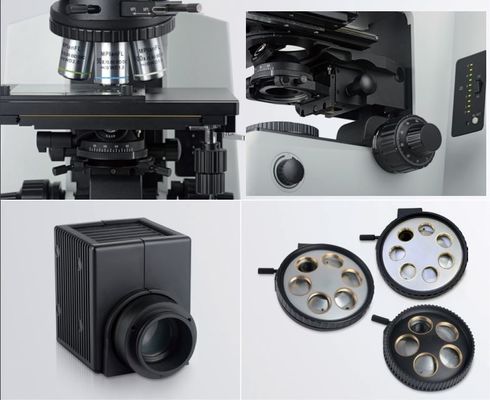

Opcjonalne noski
Kąt zawarty między osią optyczną a osią obrotu wieloczęściowej nasadki jest zmniejszony do 15°.Pomocne jest poprawienie dokładności centrowania i ustawiania ostrości.Maksymalnie siedem celów może być montowanych w tym samym czasie.Ciągłe i rozsądne powiększenia od niskich do wysokich są osiągalne.
Ergonomiczny styl
■ Intensywność można elastycznie regulować za pomocą ściemniacza, który znajduje się po prawej stronie ramy.W pełni cyfrowe wyświetlacze zmiany napięcia.Jednoczesna regulacja intensywności i współosiowego ogniskowania poprawia efektywność pracy.
■ Oświetlenie odbite lub przechodzące można przełączać przyciskiem na cyfrowym wyświetlaczu ściemniania.Używając przycisku RE-SET do utrzymania natężenia światła na poziomie około 8V (ze znakiem aparatu na wygaszanym wyświetlaczu) jest to optymalne napięcie do fotomikrografii.
■ Cztery wbudowane uchwyty filtrów z trzema filtrami standardowymi, jeden pusty uchwyt na filtr opcjonalny.Wszystkie filtry można wysunąć z toru optycznego pociągając za dźwignię.
■ Współosiowy system ogniskowania w dolnym położeniu z regulacją napięcia, zakres zgrubny wynosi 25 mm, a precyzja dokładna 0,001 mm.Można zmierzyć wysokość małej próbki, takiej jak kulka lutownicza.
Scena z regulacją na prawą rękę
Dwuwarstwowa scena mechaniczna o przekątnej 4 cali, z urządzeniem blokującym, aby ograniczyć ruch osi Y.Jest szeroko stosowany w wykrywaniu poziomym, aby uniknąć braku.Szklana płyta jest mocowana do światła przechodzącego.
Oświetlacz przechodzący i odbity
Lampa 12V 100W o długiej żywotności z żarówką halogenową, zapewnia jasne i równomierne światło.Nowy wychylny kondensor achromatyczny (NA0.9) optymalizuje działanie oświetlenia Kohlera przy mniejszych powiększeniach i koryguje aberrację chromatyczną i sferyczną.
Profesjonalne półapochromatyczne obiektywy metalurgiczne LWD
■ Obiektywy BD są uniwersalne, dostępne do obserwacji w jasnym/ciemnym polu/polaryzacyjnym/DIC.Przy dużej ilości przepuszczanego światła poprawia się wydajność kontroli próbek.
■ Ściśle wykorzystując soczewki o wysokiej przepuszczalności i zaawansowaną technologię powlekania, przywraca naturalny kolor próbek.
■ Aluminiowa osłona zmniejsza wagę, zapobiega zanieczyszczeniu, a także poprawia sterowność noska.
■ Półapochromatyczny projekt poprawia kontrast i ostrość obrazów.
■ Duża odległość robocza spełnia wymagania profesjonalnej detekcji, jest szeroko stosowana we wszystkich dziedzinach przemysłu.
■ Obiektywy te mogą być również wykorzystywane do obserwacji fluorescencji.
■ Profesjonalny obiektyw jasnego pola LWD jako opcja.
Okulary szerokokątne o wysokim punkcie ocznym
■ Okular M10103 przebija się przez konwencjonalne pole widzenia 22 mm, sięgając do 25 mm i 26,5 mm, znacznie gładsze i szersze pole widzenia, pomaga poprawić efektywność pracy.
■ Trzpień ustalający na okularze wkłada się do tubusu okularu, mocując okular w celu łatwego ustawiania ostrości.Większy regulowany zakres dioptrii od -8 do +5, spełnia więcej wymagań różnych użytkowników.
■ Muszlę okularu można odwrócić, aby uniknąć zewnętrznego światła rozproszonego.Osoby noszące okulary powinny odkręcać osłonę, aby chronić zarówno okulary, jak i okulary.
M10103 jest dostępny do wielu obserwacji, takich jak jasne pole, ciemne pole (tylko światło odbite), polaryzacja, DIC (tylko światło odbite).
M10103 Optyczny mikroskop metalurgiczny Rozmiar (mm)
Ogólny schemat układu mikroskopu metalurgicznego serii M10103
