Szczegóły Produktu:
|
| Kolor: | Biały | Dostosowywanie: | OEM, ODM |
|---|---|---|---|
| Uszczelka: | 1 szt./karton | Gwarancja: | 1 rok |
| Rura pociągowa: | Trinokularowy | Teoria: | Mikroskop metalurgiczny |
| Czas realizacji: | 15-20 dni roboczych | Możliwość Supply: | 1000 szt / miesiąc |
| System optyczny: | Achromatyczny system optyczny Infinity | Okular: | WF PL10X/22mm |
| Nosek: | Sześć pozycji | Cel: | 5X, 10X, 20X, 50X, 100X |
| Obserwacja: | Ciemne pole, polaryzacja, odbicie, jasne pole, DIC | Skupienie: | Dokładna i zgrubna regulacja |
| High Light: | Trinokularowy mikroskop ciemnego pola,50-krotny mikroskop ciemnego pola,mikroskop optyczny kamery ciemnego pola; |
||

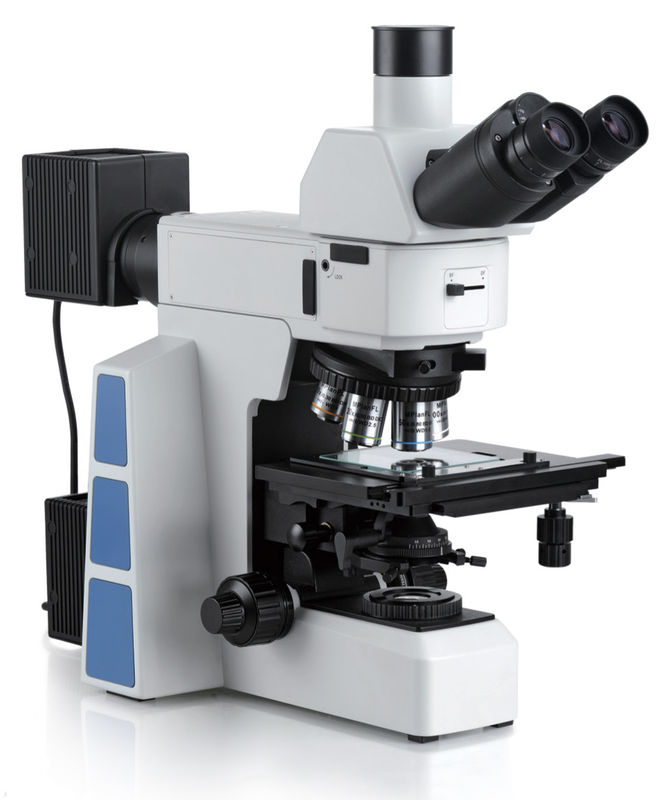

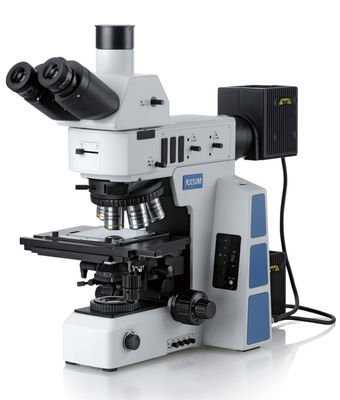

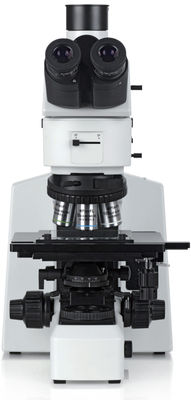

Infinity Trinocular Dark Field DIC Laboratorium metalurgiczne Przemysłowy mikroskop optyczny z kamerą
M10103 Infinity Trinocular Dark Field DIC Laboratorium metalurgiczne Przemysłowy mikroskop optyczny z kamerąMetalografia odnosi się głównie do gałęzi materiałoznawstwa, która wykorzystuje mikroskopy optyczne (metalograficzne) i mikroskopy stereoskopowe do analizy, badania i charakteryzowania mikrostruktury, struktury niskoenergetycznej i struktury pękniętej materiałów.Obejmuje zarówno obrazowanie, jak i analizę jakościową mikrostruktury materiałów.Charakterystyka ilościowa obejmuje również niezbędne przygotowanie próbki i metody pobierania próbek.Odzwierciedla głównie i charakteryzuje fazę i strukturę materiału, ziarna kryształów (w tym możliwe subkryształy), liczbę, morfologię, wielkość, rozmieszczenie, orientację i układ przestrzenny wtrąceń niemetalicznych, a nawet niektóre defekty krystaliczne (takie jak dyslokacje).
Cechy:
- Zastosuj najlepszy na świecie system optyczny Infinity Double Color Correction and Contrast Enhancement (ICCS), aby zapewnić użytkownikom najostrzejsze obrazy.
- Używając 5 rodzajów górnych części, 3 rodzajów dolnych części i dwóch kombinacji kolumn, można go dowolnie i elastycznie łączyć zgodnie z wymaganiami dotyczącymi wykrywania materiałów i kosztami ekonomicznymi, które mogą realizować analizę materiałów przezroczystych, materiałów nieprzezroczystych i materiałów fluorescencyjnych.Jednocześnie ma silną przestrzeń do aktualizacji, aby zapewnić przyszłe wymagania testowe.
- Największa w branży wysokość modelu może osiągnąć 380 mm, zapewniając niezwykłą przestrzeń operacyjną.
- Elastyczność blisko użytkownika, żaden profesjonalny personel nie jest wymagany do modernizacji części sprzętu, a użytkownik może sam wykonać operację.

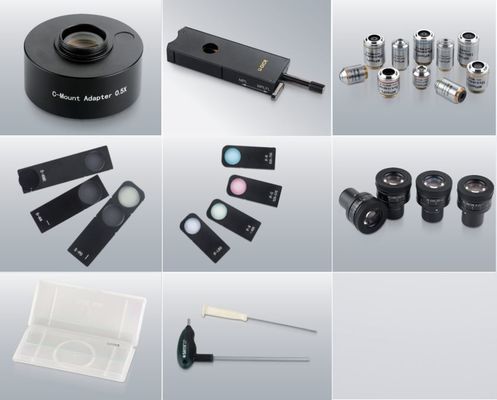

| Przedmiotów | Specyfikacja | M10103A | M10103B |
| System optyczny | System optyczny z korekcją kolorów do nieskończoności | ● | ● |
| Obserwacja | Jasne pole / Ciemne pole / Polaryzacja / DIC | ● | ● |
| Okular | Okular szerokokątny z wysokim punktem ocznym PL10X25mm, regulacja dioptrii | ● | ● |
| Okular szerokokątny z wysokim punktem ocznym PL10X25mm, z siatką celowniczą, z regulacją dioptrii | ○ | ○ | |
| Oglądanie głowy | Nachylony pod kątem 30° obraz wyprostowany, głowica trinokularowa typu infinity z rozstawem źrenic 50-76 mm, podziałka 100:0 lub 0:100 | ● | ● |
| nachylony pod kątem 30°, odwrócony obraz, głowica trinokularna typu infinity gemel, odległość między źrenicami: 50mm~76mm;stosunek podziału R:T=100:0 lub 20:80 lub 0:100 | ○ | ○ | |
| Regulacja w zakresie 5-35°, wyprostowany obraz, głowica trinokularna typu infinity gemel, odległość między źrenicami: 50 mm ~ 76 mm;stosunek podziału R:T=100:0 lub 0:100 | ○ | ○ | |
| Cel | Obiektyw metalurgiczny półapochomatyczny BD 5X/0,15, WD=13,5mm | ● | ● |
| Obiektyw metalurgiczny półapochomatyczny BD 10X/0,30, WD=9mm | ● | ● | |
| Obiektyw metalurgiczny półapochomatyczny BD 20X/0,50, WD=2,5mm | ● | ● | |
| Obiektyw metalurgiczny półapochomatyczny BD 50X/0,80, WD=1,0mm | ● | ● | |
| Obiektyw metalurgiczny półapochomatyczny BD 100X/0,90, WD=1,0mm | ● | ● | |
| Obiektyw metalurgiczny półapochromatyczny BD 20X/0,40, LWD=8,5mm | ○ | ○ | |
| Obiektyw metalurgiczny półapochomatyczny jasnego pola 5X/0,15, WD=19,5mm | ○ | ○ | |
| Obiektyw metalurgiczny półapochromatyczny do jasnego pola 10X/0,30, WD=10,9 mm | ○ | ○ | |
| Obiektyw metalurgiczny półapochromatyczny jasnego pola 20X/0,50, WD=3,20mm | ○ | ○ | |
| Obiektyw metalurgiczny półapochomatyczny o jasnym polu 50X/0.80, WD=1.20mm | ○ | ○ | |
| Obiektyw metalurgiczny półapochromatyczny jasnego pola 100X/0,90, WD=1,0mm | ○ | ○ | |
| obiektyw półapochromatyczny z pierścieniem korekcyjnym 50X/0,70, WD=2,3~2,9mm | ○ | ○ | |
| Załącznik DIC | ubiegać się o cel BD | ○ | ○ |
| Nosek | Sześciokątny nosek BD (z gniazdem DIC) | ● | ● |
| Pięciokrotny nosek BD (z gniazdem DIC) | ○ | ○ | |
| Sześciokątny nosek z jasnym polem (z gniazdem DIC) | ○ | ○ | |
| Nasadka z jasnym polem (z gniazdem DIC) | ○ | ○ | |
| Rama | Odbity/przesyłany korpus, współosiowa regulacja zgrubna i dokładna w dolnym położeniu, odległość regulacji zgrubnej: 25 mm;precyzja: 0,001 mm.Z ogranicznikiem regulacji zgrubnej i regulacją szczelności.Wbudowany transformator napięciowy o szerokości 100-240 V, dwukierunkowa moc wyjściowa.intensywność regulowana przez cyfrowy zestaw i reset;przełącznik odbicia i transmisji, wbudowane filtry transmisji LBD/ND6/ND25) | ● | |
| Odbity korpus, współosiowa regulacja zgrubna i dokładna w niskiej pozycji, odległość regulacji zgrubnej: 25 mm;precyzja: 0,001 mm.Z ogranicznikiem regulacji zgrubnej i regulacją szczelności.Wbudowany transformator napięciowy o szerokości 100-240V.Intensywność regulowana za pomocą cyfrowego ustawiania i resetowania. | ● | ||
| Oświetlacz odbity | Oświetlacz odbity BD z przesłoną polową i przesłoną aperturową, regulowany centralnie.Z gniazdem na filtr i gniazdem polaryzacyjnym.Z przełącznikiem do jasnego i ciemnego pola | ● | ● |
| Filtr | Filtr interferencyjny, naturalny, do światła odbitego | ● | ● |
| Filtr interferencyjny, niebieski≤480nm, dla światła odbitego | ○ | ○ | |
| Filtr interferencyjny, zielony: 520nm-570nm, do światła odbitego | ○ | ○ | |
| Filtr interferencyjny, czerwony: 630nm-750nm, dla światła odbitego | ○ | ○ | |
| Lampa domowa | Wąż lampy halogenowej 12V100W, wstępnie ustawiony w środku. | ● | ● |
| Żarówka halogenowa 12 V/100 W (Philips 7724) | ● | ● | |
| Etap | 4-calowy trójwarstwowy stolik mechaniczny ze szklaną płytą (dla modelu RT) / metalową płytą (dla modelu R), zakres ruchu: 102 mm (Y) * 105 mm (X) | ● | ● |
| Obrotowy stół roboczy | Zastosuj do wafla 2 "/3"/4 " | ● | ● |
| Skraplacz | Wysuwany kondensor achromatyczny (NA0.9) | ● | |
| Polaryzator | Naprawiono polaryzator | ● | ● |
| Analizator | Analizator 360° | ● | ● |
| Stały analizator | ○ | ○ | |
| Ogniskowanie C-mount | 1X ogniskowanie C-mount | ● | ● |
| 0,35X ogniskowanie C-mount | ○ | ○ | |
| Mocowanie C z ogniskowaniem 0,5x | ○ | ○ | |
| 0,65X ogniskowanie C-mount | ○ | ○ | |
| Mikrometr stolikowy | Mikrometr stolikowy o wysokiej precyzji (0,01 mm) | ○ | ○ |
| Klucz imbusowy | Typ4 | ● | ● |
| Typ5 | ● | ● | |
| Pakowanie | Gąbka + pudełko wewnętrzne + karton (dla pojedynczego opakowania) | ● | ● |
Uwaga: ● oznacza standardowe, ○ oznacza opcjonalne
Zgodnie z filozofią ciągłej eksploracji i samotranscendencji, nowy mikroskop metalurgiczny M10103 do badań z szeregiem pionierskich projektów w zakresie wyglądu i funkcji, powstał, aby zapewnić doskonałe rozwiązanie wykrywania i opracować nowy wzorzec pola przemysłowego.
Głowica o współczynniku podziału
Głowica obserwacyjna M10103 została zaprojektowana z wieloma opcjami współczynnika podziału.Dzięki systemowi obrazowania z szeroką wiązką dostępne jest super szerokie pole widzenia 26,5 mm.Głowica trinokularna z wyprostowanym obrazem, współczynnik podziału Binocular:trinocular= 100:0 lub 0:100.Kierunek ruchu próbek jest taki sam, jak obserwowany.Głowica trinokularna z odwróconym obrazem, współczynnik podziału Binocular: Trinocular=100:0 lub 20:80 lub 0:100.Oprócz koncentracji 100% światła na tubusie okularu lub tubusie kamery, istnieje inna opcja z 20% światła do tubusu okularu i 80% do tubusu kamery, dzięki czemu obserwacja okularu i wyjście obrazu mogą być dostępne w tym samym czasie.
System polaryzacji
Polaryzator i analizator w systemie polaryzacji przyczyniają się do wyeliminowania światła rozproszonego w wykrywaniu półprzewodników i płytek drukowanych, dzięki czemu można uzyskać obraz o wyraźnych szczegółach.W opcji dostępny jest analizator stały i analizator obrotowy.Próbkę można obserwować pod różnymi kątami polaryzacyjnymi z 360.analizator obrotowy.Poza tym ten system polaryzacji można zaktualizować do systemu kontrastu różnicowo-interferencyjnego Nomarskiego po zainstalowaniu nowej opracowanej przystawki DIC.
Układ kontrastu interferencji różnicowej Nomarskiego
Niewielkie nierówności na powierzchni, których nie można znaleźć w jasnym polu, można wykryć za pomocą nasadki U-DICR, aby stworzyć tło o wysokim kontraście.Jest szeroko stosowany do testowania przewodzącej cząstki LCD, zarysowania powierzchni dysku precyzyjnego.

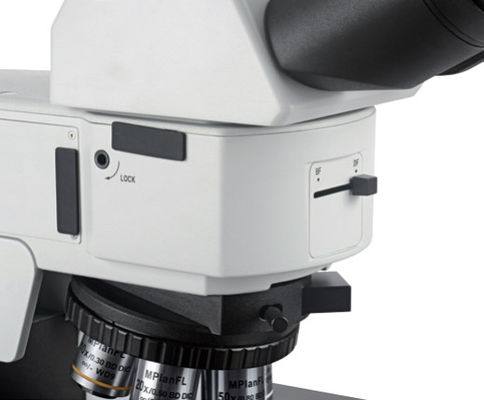

Połączenie między filtrem o neutralnej gęstości a przełącznikiem dla BF i DF
Dźwignia przed oświetlaczem służy do przełączania między jasnym a ciemnym polem i współpracuje z filtrem o neutralnej gęstości (ND50).Kiedy przełączasz się z DF na BF, wbudowany filtr ND50 odgrywa rolę w zmniejszaniu intensywności światła, bardziej naukowym i wygodniejszym.

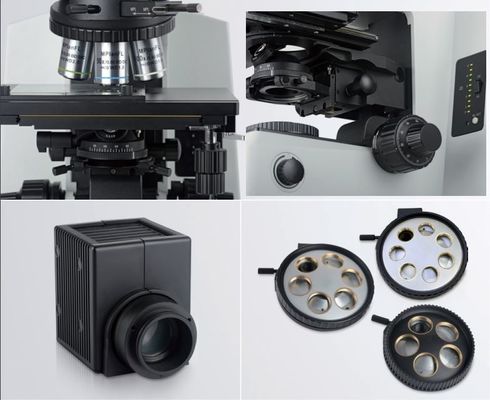

Opcjonalne końcówki nosowe
Kąt zawarty między osią optyczną a osią obrotu wielostopniowej końcówki został zmniejszony do 15°.Jest to pomocne w poprawie dokładności centrowania i ogniskowania.Jednocześnie można zmontować maksymalnie siedem celów.Osiągalne są ciągłe i rozsądne powiększenia od niskich do wysokich.
Ergonomiczny styl
■ Intensywność można elastycznie regulować za pomocą ściemniacza znajdującego się po prawej stronie ramy.W pełni cyfrowe wyświetlacze zmieniają napięcie.Regulacja intensywności i jednoczesne ogniskowanie współosiowe poprawia wydajność pracy.
■ Oświetlenie odbite lub przechodzące można przełączać przyciskiem na wyświetlaczu z cyfrowym ściemnianiem.Użycie przycisku RE-SET, aby utrzymać natężenie światła na poziomie około 8V (z oznaczeniem kamery na przyciemnianym wyświetlaczu), jest optymalnym napięciem do fotomikrografii.
■ Cztery wbudowane uchwyty na filtry z trzema standardowymi filtrami, jeden pusty uchwyt na filtr opcjonalny.Wszystkie filtry można wysunąć z toru optycznego poprzez wyciągnięcie dźwigni.
■ System współosiowego ustawiania ostrości w niskiej pozycji z regulacją naprężenia, zakres zgrubny wynosi 25 mm, a precyzja 0,001 mm.Można zmierzyć wysokość małej próbki, takiej jak kulka lutownicza.
Stolik z regulacją na prawą rękę
4-calowy, dwuwarstwowy stopień mechaniczny, wyposażony w urządzenie blokujące, aby ograniczyć ruch osi Y.Jest szeroko stosowany w wykrywaniu poziomym, aby uniknąć przeoczenia.Szklana płyta jest mocowana do światła przechodzącego.
Oświetlacz przechodzący i odbity
Lampa 12V 100W o długiej żywotności z żarówką halogenową PHILIPS 7724 zapewnia jasne i równomierne światło.Nowy wysuwany kondensor achromatyczny (NA0.9) optymalizuje działanie oświetlenia Kohlera przy mniejszym powiększeniu i koryguje aberrację chromatyczną i sferyczną.
Profesjonalne półapochromatyczne obiektywy metalurgiczne LWD
■ Obiektywy BD są przeznaczone do wszystkich celów, dostępne do obserwacji w jasnym/ciemnym polu/polaryzacyjnym/DIC.Przy dużej ilości światła przepuszczanego poprawia się efektywność kontroli próbek.
■ Ściśle wykorzystując soczewki o wysokiej przepuszczalności i zaawansowaną technologię powlekania, przywraca naturalny kolor próbek.
■ Aluminiowa osłona zmniejsza wagę, zapobiega zanieczyszczeniu, a także poprawia sterowność końcówki nosowej.
■ Półapochromatyczna konstrukcja poprawia kontrast i definicję obrazów.
■ Duża odległość robocza spełnia wymagania profesjonalnego wykrywania, jest szeroko stosowana we wszystkich dziedzinach przemysłu.
■ Obiektywy te można również stosować w obserwacji fluorescencji.
■ Profesjonalny obiektyw do jasnego pola LWD jako opcja.
Okulary ultraszerokokątne z wysokim punktem ocznym
■ Okular M10103 przełamuje konwencjonalne pole widzenia 22 mm, sięgając do 25 mm i 26,5 mm, znacznie gładsze i szersze pole widzenia, pomocne w poprawie wydajności pracy.
■ Trzpień ustalający na okularze wkłada się do tubusu okularu, mocując okular w celu łatwego ustawiania ostrości.Większy zakres regulacji dioptrii od -8 do +5, spełnia więcej wymagań różnych użytkowników.
■ Muszlę okularową można podnieść, aby uniknąć zewnętrznego światła rozproszonego.Osoby noszące okulary powinny odrzucić miseczkę, aby chronić zarówno okulary, jak i okulary.
M10103 jest dostępny do wielu obserwacji, takich jak jasne pole, ciemne pole (tylko światło odbite), polaryzacja, DIC (tylko światło odbite).
M10103 Optyczny mikroskop metalurgiczny Rozmiar (mm)
Ogólny schemat układu mikroskopu metalurgicznego serii M10103
