Szczegóły Produktu:
|
| Nosek: | 6-otworowy kodujący zmotoryzowany nosek | Rozdzielczość Z: | 0,1um |
|---|---|---|---|
| Rozmiar: | 1050X450X690mm | Napięcie: | 110-220 V AC, 60/50 Hz |
| Moc: | 80W | Temp. pracy: | 10°~38°C |
| Wilgotność robocza: | 10% ~ 90% (bez kondensacji) | zakres ruchu: | 100mm |
| Waga: | 86 kg | Powtarzalność: | 15um |
| Żywotność LED: | 40000 godzin | Zobacz metodę: | Dioda LED transmisji/odbicia |

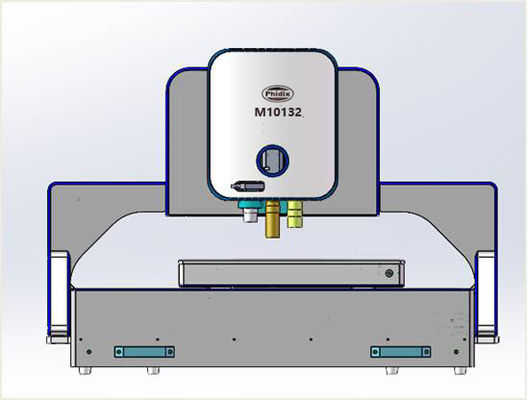

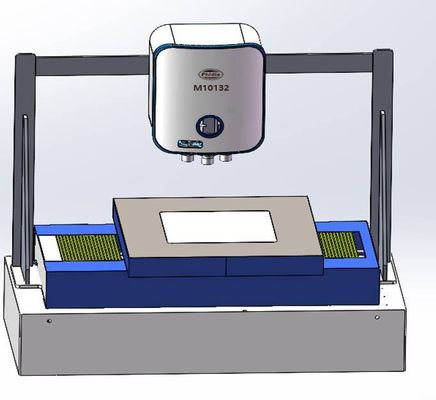

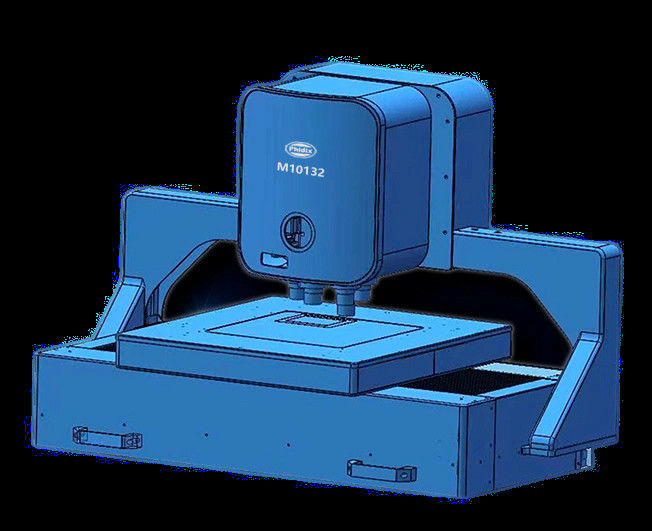

M10132 Przemysłowy automatyczny mikroskop 3D Gantry Industrial Design
M10132 to system mikroskopowy, który integruje obserwację + pomiar + rejestrację.Integruje mikroskop stereoskopowy, mikroskop metalurgiczny, mikroskop pomiarowy 3D w jednym, poprzez wiodącą automatyczną obserwację oświetlenia, zmotoryzowaną platformę o dużym zakresie ruchu 300x300mm, do w pełni funkcjonalnego interfejsu użytkownika, w prawdziwym tego słowa znaczeniu, od obrazowania w skali makro do szczegółowego pomiaru w skali mikro .
Cechy: Weź ogniskowanie optyczne jako zasadę pomiaru i zastosuj precyzyjną metodę wykrywania optycznego do precyzyjnego pomiaru wymiarów.Nie tylko można wyrównać obraz docelowy, ale także można zaobserwować stan powierzchni punktu pomiarowego, a także zmierzyć wysokość, długość, średnicę, obwód itp. Duże powiększenie, odpowiednie dla
Pomiar precyzyjnych produktów i może być również używany jako mikroskop o dużej mocy.
W pełni automatyczny system pomiarowy skanowania 3D
Nowy mikroskop metalurgiczny M10132 klasy badawczej został zmodernizowany do zmotoryzowanego modelu stołu roboczego XYZ, w połączeniu z potężnym oprogramowaniem 2D/3D, które integruje wiele nowości. Od wyglądu do wydajności, ściśle podąża za międzynarodowym wiodącym trendem projektowym. Będziemy kontynuować aby zapewnić klientom kompletne rozwiązania do kontroli przemysłowej 3D.
M10132 Przemysłowy automatyczny mikroskop 3D
• Zmotoryzowany przemysłowy mikroskopowy system pomiarowy typu Gantry z komputerem i oprogramowaniem
• Zmotoryzowany nosek 6 otworów z planem nieskończoności LWD Metalurgiczny 5x10x20x50x100x
• Zmotoryzowany zakres roboczy stołu roboczego X/Y/Z 300x300/20mmRozdzielczość15um
• Mapa elektryczna aparatu Marco w czasie rzeczywistym do przeglądu i przewodnika do dowolnego interesującego punktu
• Zaawansowana wersja oprogramowania 3D zawiera w pełni automatyczne funkcje łączenia i pomiaru obrazów 2D i 3D
| Przedmiotów | Specyfikacja | M10127 |
|
Główny korpus
|
Nosek: 6 otworów kodujących zmotoryzowany nos | ● |
| Cel: Nieskończoność LWD Semi-APO Metalurgiczny 2x,5x,10x,20x,50x,100x | ● | |
| Czas życia diody LED: 40000 godzin | ● | |
| Metoda przeglądania: dioda LED transmisji/odbicia | ● | |
| Zobacz metodę: polaryzacja | ○ | |
| Zobacz metodę: DIC | ○ | |
|
Zmotoryzowana scena XYZ
|
Powtarzalność: 15um | ● |
| Powtarzalność: 3um | ○ | |
| Prędkość ruchu: 12 mm/s (maks.) | ● | |
| Zakres ruchu: 300x300mm | ● | |
| Rozmiar sceny: 550X570X65mm | ● | |
| Obciążenie sceny: 10 kg | ● | |
| Zmotoryzowane sterowanie | Szybkość automatycznego ustawiania ostrości 0,3 sekundy (najszybciej), zwykle 1-3 sekundy | ● |
| Rozdzielczość Z: 0,1um | ● | |
| Prędkość ruchu: 20 mm/s (maks.) | ● | |
| Zakres ruchu: 100mm | ● | |
| Mikro kamera | Aparat cyfrowy: 9.0M USB3.0 GS Cyfrowy aparat z migawką, 1'' CMOS, FPS 15@5440x3648, 50@2736x1824, 60@1824x1216 | ● |
| Okrągła scena | Obrót o 360 °, regulacja kąta nachylenia 30 ° | ○ |
| Aparat Marco | Zobacz pole do 70mm * 90mm, rozdzielczość 0.2mm | ○ |
| Komputer |
Dell Xeon W-2265 12 rdzeni 3,5 GHz, 128G+1TNVMe 4T, RTX4000-8G, 27" 4K, Wstępnie zainstalowane oprogramowanie.Standardowy komputer dla oprogramowania w wersji 2DF, 3D |
● |
|
Dell i5 64G 256G+1T, grafika 2G, 27" 4K, fabrycznie zainstalowane oprogramowanie. Standardowy komputer do oprogramowania w wersji 2D, 2DB |
○ | |
| Oprogramowanie | 3D, dodaj skanowanie 3D, dla XYZ Stage + komputer | ● |
| 2D, skanowanie płaszczyzny, dla XY lub XYZ Stage + komputer | ○ | |
| 2DF, dodaj skanowanie Fusion w górę/w dół, dla XYZ Stage + komputer | ○ | |
| Format obrazu | Wyjście: JPEG,TIFF | ● |
|
Zmotoryzowany Etap roboczy |
Zmotoryzowany etap roboczy XYZ, 2-fazowy silnik krokowy, moduł o wysokiej precyzji, materiał ze stopu aluminium, powierzchnia anodowana, antykorozyjna i odporna na zarysowania | ● |
Uwaga: ● oznacza standardowe, ○ oznacza opcjonalne
Pełne oprogramowanie do automatycznego skanowania mikroskopem
2D 2DB
Zmotoryzowany X/Y X/Y/Z Zmotoryzowany
Skanowanie płaszczyzny 2D Skanowanie fazowe 2D
2DF 3D
Zmotoryzowany X/Y/Z Zmotoryzowany X/Y/Z
Skanowanie 2D Fusion Skanowanie 3D
